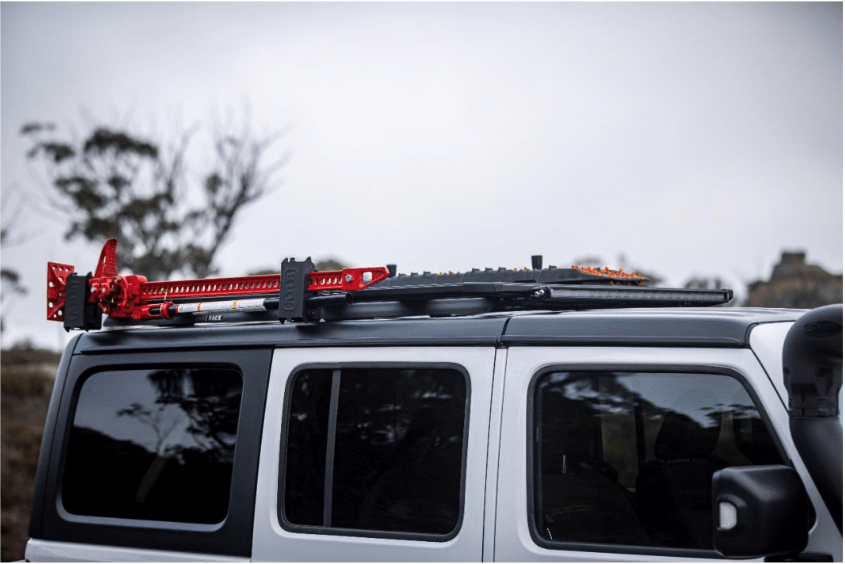

KIT DE MONTAGE DE GALERIE ARB BASE RACK POUR JEEP WRANGLER JL UNLIMITED

Un kit de montage de la galerie ARB BASE Rack a été spécialement conçu pour la Jeep Wrangler JL Unlimited équipée de son hardtop de série.

Les fixations sont conçus pour s’adapter à la galerie ARB BASE Rack de dimensions 1545 x 1285 mm (référence 39-1770020).

La fixation de la galerie ARB BASE Rack sur la Jeep Wrangler JL se réalise en suivant quelques étapes simples :

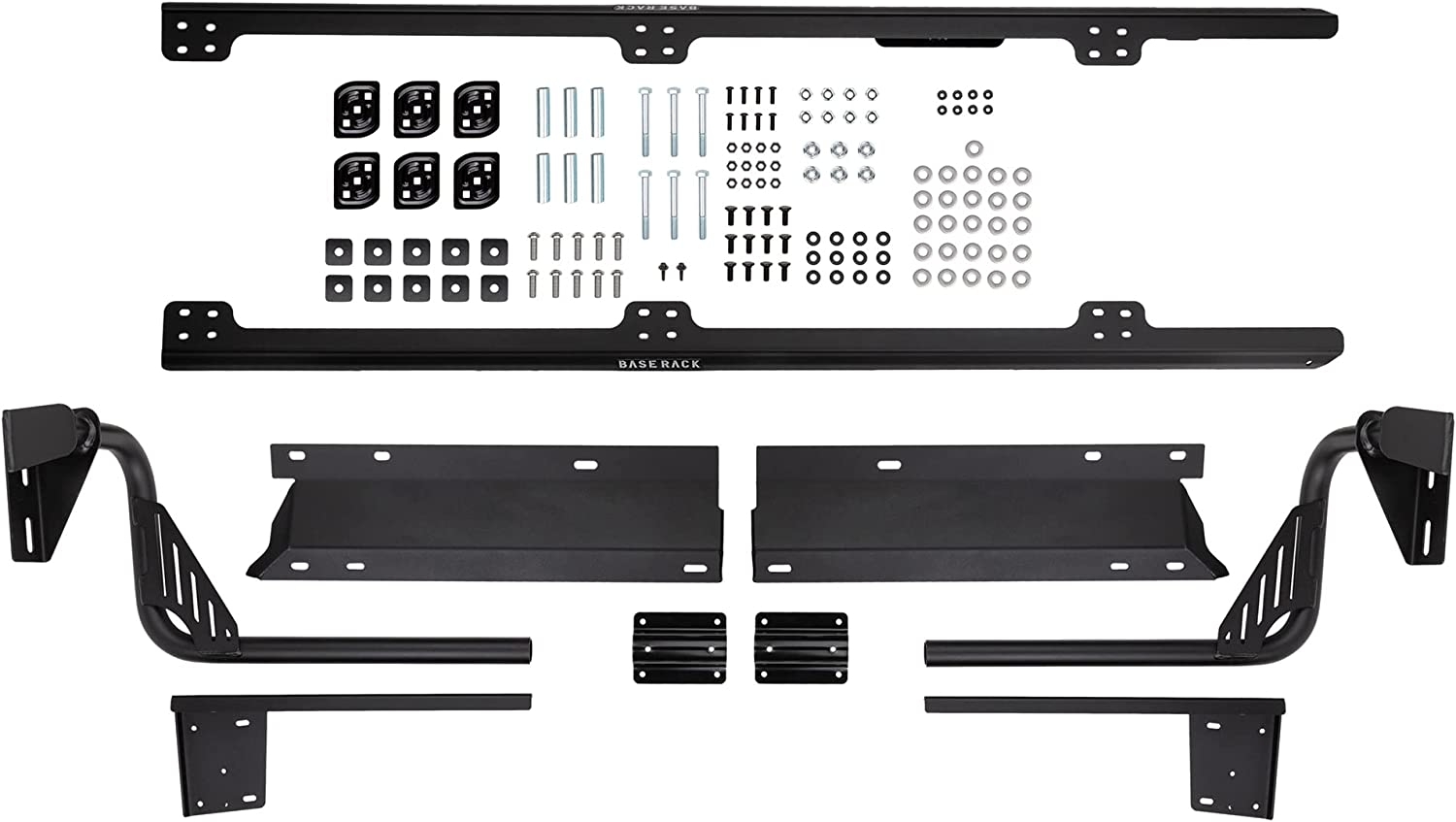

1)      Le kit du cadre interne est installé sur la cage de retournement de la partie arrière du véhicule avec une combinaison de vis M6, M8 et M10.

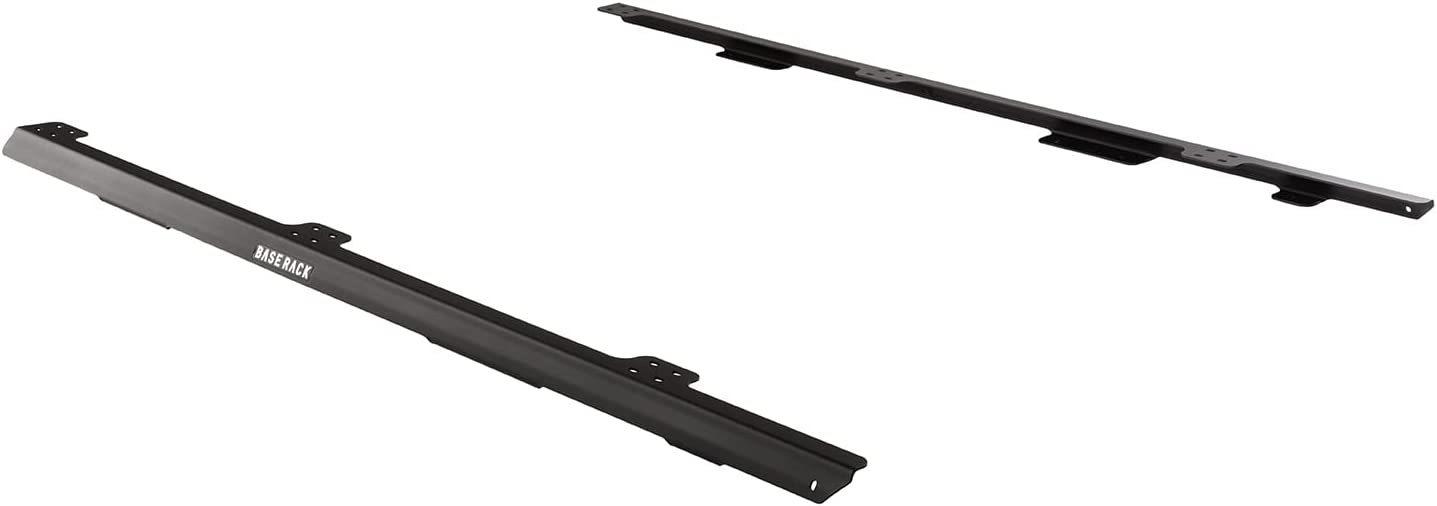

2)      Les supports de fixation de la galerie ARB BASE Rack sont installés sur ces points à l’aide de supports en caoutchouc et de vis.

3)      La galerie ARB BASE Rack est installé sur les supports de fixation préalablement installés à l’aide de vis à bouton Torx M8 et de rondelles.

Caractéristiques principales :

• Fixations spécifiques pour la Jeep Wrangler JL Unlimited avec hardtop de série (Remarque: non adapté pour les véhicules dotés d’un soft top ou d’un Sky One-Touch™ Power Top)
• Kit de montage compatible avec la galerie ARB BASE Rack (référence 39-1770020) 1545x1285 mm
• Les pieds se fixent sur les points d’attache d’origine du véhicule
• La hauteur sur toit de la base de la galerie BASE Rack au point le plus élevé du toit du véhicule est de 35mm
• La hauteur minimum ajoutée au véhicule est de 70mm
• La partie avant du hardtop de série peut être retirée avec la galerie ARB BASE Rack en place
• Déflecteur d’air en option fabriqué en aluminium de 1,6mm d’épaisseur.
• Compatible avec la fixation de la barre LED (référence 39-1780500) ou le déflecteur (référence 39-17950020)
• La charge maximale par poutre de la galerie ARB BASE Rack est de 25kg. Les chargements doivent être bien répartis et bien attachés

Outils nécessaires pour la fixation: 2 clés de 10mm, 1 clé de 13mm, un jeu de clés Allen, un jeu de clés Torx, un jeu de clés à douille, mètre

Charge utile : Le kit de montage de la galerie de toit ARB atteint la charge nominale de 130kg en se fixant directement sur la cage de retournement à l’arrière du véhicule. Le kit du cadre interne est fixé à l’aide d’une combinaison de vis M6, M8 et M10 et comprend des joints en caoutchouc pour que les orifices nécessaires puissent être percés dans le hardtop de série.

Véhicules compatibles

• JEEP WRANGLER JL 2019 -
